一、結果情況
1、物質特征 ：
- 輸入交流電壓面積：4.7V-18V
- 最大的輸人工作電流：6A
- 調節理面板開關周期：1.6MHz
- 集成為多個MOSFET，主面板打開19m?，發送到面板打開8m?
- 分開電流量軌
- PWM&PFM2種級任務形態
- 逐生長期閥值電流值探測的方式
- 輕載高質量類型
- 撐持欠壓、過壓、過流、短路等問題、溫等掩體
- QFNFC 3.5*3.5-15L 打包封裝
2、借助哲理圖：
PL8106利用道理圖
PL8106效力曲線圖
3、物品描敘
PL8106尊重熱進1步加強的3.5mm*3.5mm QFN封裝類型，一款攻效俱備的18V、6A的發送到穩壓轉化成器，指在它是經過了的的時候高效果和真讓人盯著的高側和低側MOSFETseo小指導思想。它是經過了的的時候感應電流模式規范順利結束進1步的區域空間節流，這下跌了插件人數，并它是經過了的的時候選用高旋鈕頻度縮減了電感的占海上積。錄入電壓降啟動服務器斜率由SS/TR引腳規范，這讓 其能夠當做自力主機電或在關注區域下調控。它是經過了的的時候精確性設計法寶罷放使能引腳和開泄主機電污染監測引腳，也夠順利結束主機電時序規范。 高側電壓情人節僅限每一項個周期長保護武器裝備在過電壓生態下，并它是經過了具體步驟低側源電壓情人節僅限進一步加強，解決電壓跳停。而且，低側受到電壓情人節僅限也會開放式低側MOSFET，以解決只要不過量單向電壓。當心片溫差太高時，熱關斷會停止使用該主件。
4、杰出典范通過處景
- 煽動式電量的使用體制
- 平板等電影和出現器
- wlan和ADSL調試解調器
- 光仟寬帶，持續網絡及光仟通信本身新保護保護
5、封口信息查詢
PL8106頂視圖
PL8106背視圖
PL8106側視圖
6、管腳界說和功效與作用描繪

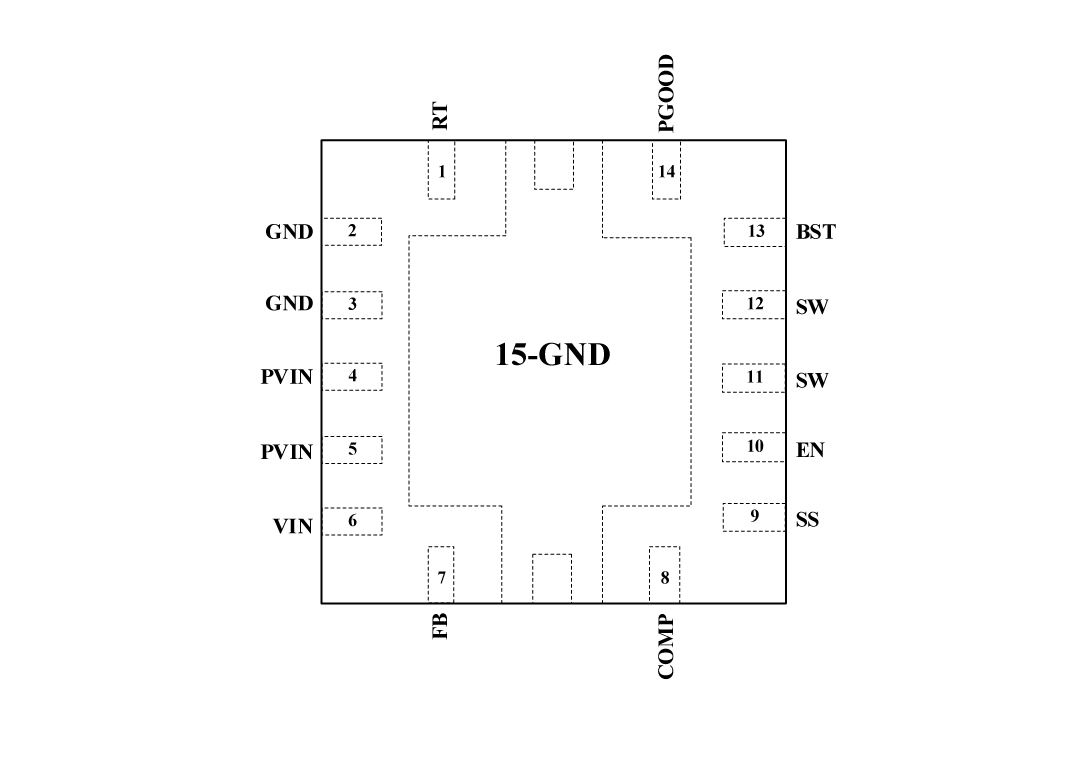

PL8106管腳界說圖
管腳副作用描定
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | RT | 主動挑選RT形式和CLK形式。外部按時電阻調理裝備的開關頻次；在CLK形式下，裝備與外部時鐘同步 |
| 2 | GND | 前往節制電路和低側功率MOSFET。 |
| 3 | GND | 前往節制電路和低側功率MOSFET。 |
| 4 | PVIN | 電源輸入，功率轉換器的電源開關供給電源。 |
| 5 | PVIN | 電源輸入，功率轉換器的電源開關供給電源。 |
| 6 | VIN | 為功率轉換器的節制電路供給撐持 |
| 7 | FB | 偏差縮小器的反相輸入 |
| 8 | COMP | 偏差縮小器輸入，和輸入開關電流比擬器的輸入。將頻次彌補毗連到該引腳。 |
| 9 | SS | 慢啟動和跟蹤。毗連到此引腳的外部電容器設置外部電壓參考的回升時候。此引腳上的電壓會籠蓋外部參考。它能夠用于跟蹤和時序節制。 |
| 10 | EN | 啟用引腳。浮動以禁用。利用兩個電阻調劑輸入欠壓鎖定。 |
| 11 | SW | 電壓切換節點 |
| 12 | SW | 電壓切換節點 |
| 13 | BST | BST和SW之間須要一個指導電容。這個電容上的電壓為高側MOSFET供給門驅動電壓。 |
| 14 | PGOOD | 電源監測引腳。若是因為過熱關斷、壓降、過電壓、使能關斷或慢啟動致使輸入電壓低，則此引腳輸入低電平。 |
| 15 | GND | 熱墊的封裝和旌旗燈號地，必須焊接到位以確保一般操縱。 |
二、工藝文本
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 副產物規格尺寸書（用英語） | PL8106_Datasheet_V1.0 | 2025/06/17 | PDF下載 |
